Industrie-Zaunfelder

Auch Sondermaße sind kein Problem

Passende Drehtor, Falttore & Schiebetore. Einfach Anfrage!

Sie verbinden maximalen Schutz mit raffiniertem Design und Robustheit. mit passenden Toren und Pfosten.

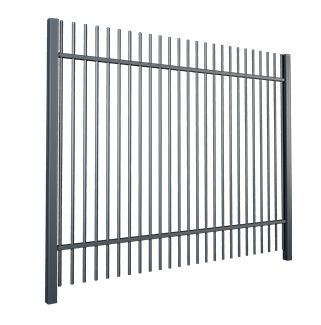

OPO201    20x20

  • Ausführung:

    • offner Rahmen U-Profil 40x30mm
    • Füllstab Profilrohr 20x20mm
    • Füllstab um 45° gedreht
    • Füllstab durchgesteckt
    • Füllstab oben mit PVC -Kappe schwarz
    • Füllstab Lichte Abstand ca. 75 mm Siehe Zeichnung im Angebot

  • Standard Maße

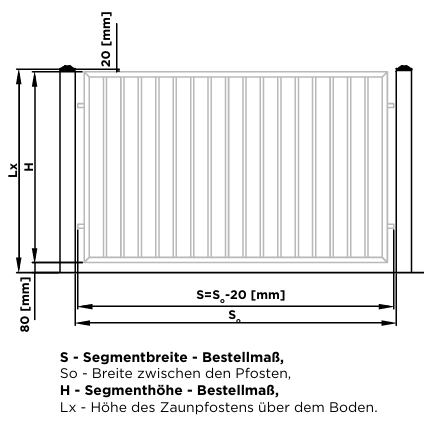

    S = Elementbreite H = Elementhöhe S x H


    • 2500 x 1500 mm
    • 2500 x 1700 mm
    • 2500 x 2000 mm
    • 3000 x 1500 mm
    • 3000 x 1700 mm
    • Zwischenmaße sind auch möglich

  • Pfosten

    Pfosten mit Metallkappe

    • 60x60 mm
    • 80x80 mm
    • 100x100 mm

  • Farben

    • feuerverzinkt
    • verzinkt + RAL 7016 anth.
    •  verzinkt + RAL 6005 grün
    • Sonderfarben

  • Montagematerial

    • [1]   UM4 für Stahlpfosten
    • [2]   UB4 für Betonpfosten mit Dübel

    muss Separat bestelt werden

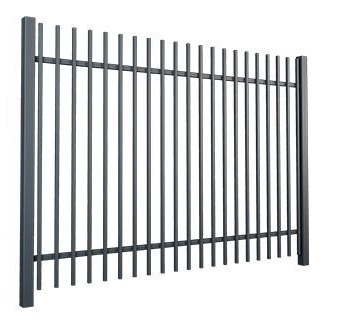

OPO251    25x25

  • Ausführung:

    • offner Rahmen Profil 40x27mm
    • Füllstab Profilrohr 25x25mm
    • Füllstab einseitig aufgeschweißt
    • Füllstab oben mit PVC-Kappe  schwarz
    • Füllstab Lichte Abstand ca. 110 mm Siehe Zeichnung im Angebot

  • Standard Maße

    S = Elementbreite H = Elementhöhe S x H

    • 2500 x 1500 mm
    • 2500 x 1700 mm
    • 2500 x 2000 mm
    • 3000 x 1500 mm
    • 3000 x 1700 mm
    • 3000 x 2000 mm

    Zwischenmaße sind auch möglich


  • Pfosten

    Pfosten mit Metallkappe

    • 60x60 mm
    • 80x80 mm
    • 100x100 mm

  • Farben

    • feuerverzinkt
    • verzinkt + RAL 7016 anth.
    •  verzinkt + RAL 6005 grün
    • Sonderfarben

  • Montagematerial

    • [1]   UM5 für Stahlpfosten
    • [2]   UB5 für Betonpfosten mit Dübel

    muss Separat bestelt werden

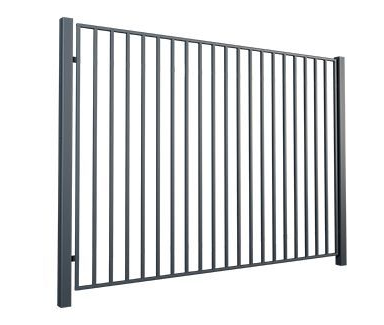

OPZ252    25x25

  • Ausführung:

    • geschlossener Rahmen
    • Profil 40x40mm
    • Füllstab Profilrohr 25x25mm
    • Füllstab einseitig aufgeschweißt
    • Füllstab Lichte Abstand ca. 110 mm Siehe Zeichnung im Angebot

  • Standard Maße

    S = Elementbreite H = Elementhöhe S x H

    • 2500 x 1500 mm
    • 2500 x 1700 mm
    • 2500 x 2000 mm
    • 2500 x 2400 mm
    • 3000 x 1500 mm
    • 3000 x 1700 mm
    • 3000 x 2000 mm

    Zwischenmaße sind auch möglich


  • Pfosten

    Pfosten mit Metallkappe

    • 60x60 mm
    • 80x80 mm
    • 100x100 mm

  • Farben

    • feuerverzinkt
    • verzinkt + RAL 7016 anth.
    •  verzinkt + RAL 6005 grün
    • Sonderfarben

  • Montagmaterial

    • [1]   UM4 für Stahlpfosten
    • [2]   UB4 für Betonpfosten mit Dübel

    muss Separat bestelt werden

OPZH253     25x25

  • Ausführung:

    • offner Rahmen Profil 40x27mm
    • Füllstab Profilrohr 25x25mm
    • Füllstab mittig eingeschweißt
    • Füllstab Lichte Abstand ca. 110 mm, Siehe Zeichnung im Angebot

  • Option

    • Füllstab oben 300 mm duch das Profil durchgesteckt
    • Füllstäbe verdichtet Lichte Füllstababstand ca. 85 mm, Siehe Zeichnung im Angebot

  • Standard Maße

    S = Elementbreite H = Elementhöhe S x H

    • 2500 x 1500 mm
    • 2500 x 1700 mm
    • 2500 x 2000 mm
    • 2500 x 2400 mm
    • 3000 x 1500 mm
    • 3000 x 1700 mm
    • 3000 x 2000 mm

    Zwischenmaße sind auch möglich


  • Pfosten

    Pfosten mit Metallkappe

    • 60x60 mm
    • 80x80 mm
    • 100x100 mm

  • Farben

    • feuerverzinkt
    • verzinkt + RAL 7016 anth.
    •  verzinkt + RAL 6005 grün
    • Sonderfarben

  • Montagematerial

    • [1]   UM9 für Stahlpfosten
    • [2]   UB9 für Betonpfosten mit Dübel

    muss Separat bestelt werden

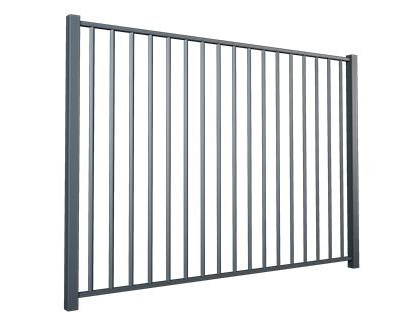

OPC25     25x25  gedreht 45°

  • Ausführung:

    • offner Rahmen Profil 40x27mm
    • Füllstab Profilrohr 25x25mm
    • Füllstab um 45° gedreht (Caro)
    • Füllstab mittig eingeschweißt
    • Füllstab Lichte Abstand ca. 110 mm, Siehe Zeichnung im Angebot

  • Option

    • Füllstab oben 300 mm duch das Profil durchgesteckt
    • Füllstäbe verdichtet Lichte Füllstababstand ca. 85 mm, Siehe Zeichnung im Angebot

  • Standard Maße

    S = Elementbreite H = Elementhöhe S x H

    • 2500 x 1500 mm
    • 2500 x 1700 mm
    • 2500 x 2000 mm
    • 2500 x 2400 mm
    • 3000 x 1500 mm
    • 3000 x 1700 mm
    • 3000 x 2000 mm

    Zwischenmaße sind auch möglich


  • Pfosten

    Pfosten mit Metallkappe

    • 60x60 mm
    • 80x80 mm
    • 100x100 mm

  • Farben

    • feuerverzinkt
    • verzinkt + RAL 7016 anth.
    •  verzinkt + RAL 6005 grün
    • Sonderfarben

  • Montagematerial

    • [1]   UM9 für Stahlpfosten
    • [2]   UB9 für Betonpfosten mit Dübel

    muss Separat bestelt werden

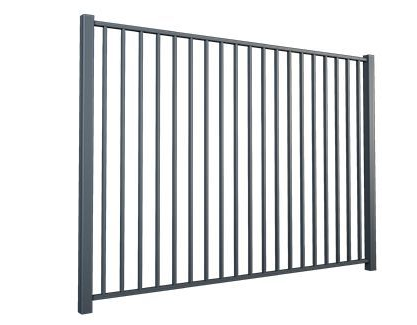

OP318     18x30

  • Ausführung:

    • offner Rahmen Profil 40x27mm
    • Füllstab Profilrohr 25x25mm
    • Füllstab mittig eingeschweißt
    • Füllstab Lichte Abstand ca. 110 mm, Siehe Zeichnung im Angebot

  • Option

    • Füllstab oben 300 mm duch das Profil durchgesteckt
    • Füllstäbe verdichtet Lichte Füllstababstand ca. 85 mm, Siehe Zeichnung im Angebot

  • Standard Maße

    S = Elementbreite H = Elementhöhe S x H

    • 2500 x 1500 mm
    • 2500 x 1700 mm
    • 2500 x 2000 mm
    • 2500 x 2400 mm
    • 3000 x 1500 mm
    • 3000 x 1700 mm
    • 3000 x 2000 mm

    Zwischenmaße sind auch möglich


  • Pfosten

    Pfosten mit Metallkappe

    • 60x60 mm
    • 80x80 mm
    • 100x100 mm

  • Farben

    • feuerverzinkt
    • verzinkt + RAL 7016 anth.
    •  verzinkt + RAL 6005 grün
    • Sonderfarben

  • Montagematerial

    • [1]   UM9 für Stahlpfosten
    • [2]   UB9 für Betonpfosten mit Dübel

    muss Separat bestelt werden

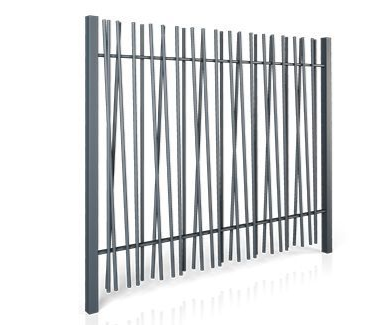

AW.10.77     Ø25

  • Ausführung:

    • offner Rahmen Profil 40x27mm
    • Füllstab Rundrohr Ø 25mm
    • Füllstab innen und außen angeschweißt wild versetzt
    • Füllstäbe überwiegend von außen aufgesetzt geschweißt
    • Füllstab oben mit PVC Kappe schwarz

  • Standard Maße

    S = Elementbreite H = Elementhöhe S x H

    • 2500 x 1500 mm
    • 2500 x 1700 mm
    • 2500 x 2000 mm
    • 2500 x 2400 mm
    • 3000 x 1500 mm
    • 3000 x 1700 mm
    • 3000 x 2000 mm

    Zwischenmaße sind auch möglich


  • Pfosten

    Pfosten mit Metallkappe

    • 60x60 mm
    • 80x80 mm
    • 100x100 mm

  • Farben

    • feuerverzinkt
    • verzinkt + RAL 7016 anth.
    •  verzinkt + RAL 6005 grün
    • Sonderfarben

  • Montagematerial

    • [1]   UM9 für Stahlpfosten
    • [2]   UB9 für Betonpfosten mit Dübel

    muss Separat bestelt werden

Pfosten

  • [PG] Pfosten

    • [PG] zum Einbetonieren

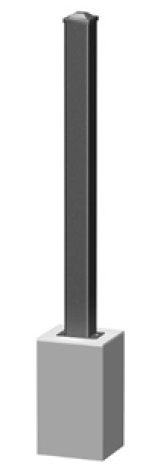

  • [PS] Pfosten mit Bodenplatte

    • [PG] mit angeschweißter Bodenplatte

  • [PST 4 ] Bodenplatte

    • angeschweißt
    • mit 4 Bohrungen

  • [PST 2 ] Bodenplatte

    • angeschweißt
    • mit 2 Bohrungen

  • Pfosten-Art

    [SP] Zwischenpfosten

    [SK] Endpfosten

    [SN] Eckpfosten

    [SB] ohne Befestigung


  • Pfosten

    Pfosten mit Metallkappe

    mit Einnietmuttern M10

    für Zaunfeld je nach Art

    • 60x60 mm
    • 80x80 mm
    • 100x100 mm

  • Farben

    • feuerverzinkt
    • verzinkt + RAL 7016 anth.
    •  verzinkt + RAL 6005 grün
    • Sonderfarben

  • Montagematerial

    • [1]   UM für Stahlpfosten

    muss Separat bestelt werden
